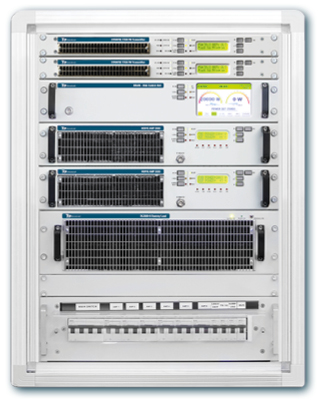

Transmisor FM Profesional 4kW
Equipo de Radio Broadcast
CORTEX 4/2

Equipo de Estacion de Radio Profesional Modular-Combinado:
Enfriado a Aire Alta efficiencia
Frecuencia de Modulacion Estereo Analogico & DDS Digital

CARACTERÍSTICAS

GENERALES

TXM SMP © Filosofía Modular Superior

permite ventajas relevantes:

• Todo el sistema se beneficia de las características óptimas.

del módulo base VL Amplificador.

• El amplificador VL es completamente funcional.

Módulo con su propia fuente de alimentación, ventilación.

control de lógica y filtro de salida, por lo tanto, como lo contrario de la

Bricke transmisores estándar enchufables vive por sí mismos

La bruja instala el mantenimiento y la prueba: sin necesidad.

de herramientas especiales, cada módulo puede ser conectado y

Instalado o probado como un solo amplificador.

• Desarrollando el amplificador VL en el que se concentraron nuestros ingenieros.

Todo el esfuerzo en: minimizar peso, costo, consumo de energía.

y calor producido, y maximizar: eficiencia,

Fiabilidad, prestaciones eléctricas, conectividad y facilidad.

mantenimiento.

• Un solo amplificador VL se puede poner en el aire como respaldo de un

transmisor más grande.

• Choque y vibración durante el proceso de transporte.

Puede comprometer el resultado de una instalación, optimizando

El paquete VL Amplifier permite que nuestros ingenieros se encuentren

Las condiciones de transporte más exigentes para la hermética,

Control de temperatura y vibración y aislamiento de choque.

Durante la instalación y mantenimiento, maneja la luz.

Los paquetes ayudan a la salud de los operadores.

El TXM SMP © Filosofía Modular Superior

Es una familia basada en un amplificador muy compacto y sus diferentes

combinaciones. Gracias a una cuidadosa elección de tamaño, 2

HE, niveles de potencia de los bloques de construcción de 2 kW FM, puede

Ser considerada como la Nueva Referencia para el modular.

transmisores.

La modularidad se completa con combinadores especiales, FM.

Excitadores y lógicas de control.

El excitador de FM puede ser analógico o DDS con ambos integrados

Interfaz AES / EBU.

HECHOS CLAVE

Sistema de combinacion

• Compacto y bien aislado hasta doce vías PC de 20 kW.

Combinador de potencia, banda ultra ancha, estable en fase, bajo

Pérdida y mostrando más de 20 dB de armónicos aditivos.

filtrado.

• Arranque secuencial controlado suave que reduce la corriente de entrada

durante la transición de OFF a ON.

• Transmisores de FM con una profundidad de rack de solo 800 mm y

Hasta 40 kW FM en rack individual de 19 ".

• Transmisores de TV digital hasta 8 KW de banda ancha Doherty

(WBD) potencia de salida en un solo rack de 19 ".

Protecciones de Hardware y Software

• Sobre y bajo voltaje DC, Sobre y bajo voltaje

CA, RF y temperatura de la fuente de alimentación, RF coaxial

Salida abierta o cortocircuito

• Capacidad de un tiempo de trabajo largo en cargas cortas / abiertas

En todos los ángulos de fase sin daño alguno.

• Última generación 1400 W LDMOS, VSWR> 65: 1 @ all

Ángulos de fase, diseñados para mejorar la robustez ISM

Aplicaciones y generadores de plasma.

• Filtrado de red de CA integrado.

• Protección contra rayos integrada.

• Retrasado energizado del sistema después de la alimentación de red

Blackout previene contra picos y alta variación.

Tensiones típicas de estos eventos.

• Arranque secuencial controlado suave para reducir la

Corriente de arranque durante la transición de OFF a ON.

WEB / SNMP Telemetría y Control Remoto

• Control local o remoto completo por nombre de usuario de inicio de sesión y

contraseña.

• Control remoto con smartphones o tablet.

• Lógica de host y telemedición (TM, TC y TA).

• Control remoto y monitoreo vía SNMP y / o WEB.

interfaz.

• Con libro de registro o archivo de registro para grabar un mensaje de error o alarma.

• Visualización del valor de potencia directa / reflexión y reflexión.

alarma alta

Interfaz humana

• Cada módulo está equipado con un controlador lógico que

Permite el control total por parte de un operador local.

• Todos los parámetros de transmisor y amplificador requeridos para

Los diagnósticos se pueden recuperar de forma local o remota a través de estándar

Protocolo (IP) y software estándar (navegador web,

SNMP).

• Guía de usuario multilingüe.

• Pantalla de color de alta definición y alto contraste.

• Rápido conjunto de umbrales para nivel de protecciones. Este conjunto es

Basado en la asignación de tres "sabores" o PERSONALIDADES:

Conservador (objetivo primario = protegerse a sí mismo),

Estándar (equilibrado), Agresivo (objetivo principal = transmisión)

sin interrupciones).

Sistemas N + 1 y Backups.

• Sistemas de reserva convencionales tales como: espera de excitador,

(n + 1) En espera del transmisor, en espera pasiva y

etapa de salida activa en espera se puede implementar.

• No se necesitan unidades de control adicionales para el excitador

en espera y el amplificador activo en espera.

LD Tech HIGH Efficiency

• Muy alta eficiencia (más del 75% para un amplificador completo de 5 kW).

• Última tecnología LDMOS para módulos de potencia.

• Eficacia de RF ultra alta (> 80% typ.) Software optimizado para cada nivel de potencia.

• Menor peso y dimensiones en la industria.

• Calentamiento del dispositivo inferior.

• Calefacción de la habitación inferior.

• Menor espacio ocupado.

• Menor mantenimiento necesario.

• Dimensiones reducidas y poco peso, reduce los costes de transporte y simplifica la logística.

• Mayor vida útil de los componentes.

• Reducción de los costos de electricidad.

• Menores costos de mantenimiento.

• Reducción de los costes de refrigeración.

• Menos fanáticos

Driver incluido en el amplificador VL

• Máxima redundancia con eliminación virtual de cuellos de botella debido a la etapa del controlador (LDMOS) en cada enchufe.

• Excitador de baja potencia debido a la presencia de una etapa de controlador (LDMOS) en cada enchufe.

• Divisores de baja potencia.

• No se requiere cambio de PA.

Redundancia de la fuente de alimentación

• Máxima redundancia debido a la presencia de una fuente de alimentación compacta y confiable en cada enchufe

• La más alta confiabilidad en la configuración de suministro.

• El módulo SMP incluye una fuente de alimentación de modo de conmutación (SMPS) de AC-DC (tipo> 95%) muy eficiente.

Caracteristicas electricas

• Supresión de armónicos muy alta (-90dB).

• El circuito independiente e individual de APC (control automático de potencia) mantiene un conjunto de potencia de salida constante.

• Acopladores direccionales compensados ​​por respuesta de frecuencia e indicadores internos de precisión.

• Distribuido con filtro de paso bajo menos vinculante.

Instalación de mantenimiento

• Unidad de potencia y amplificador de intercambio en caliente: los enchufes se pueden extraer / insertar sin apagar el equipo.

• Sistema de inserción / extracción de Zero-Current y Zero-RF Plug-in.

• Repuestos universales: cada enchufe está caracterizado por fase y amplitud.

• Recambio disponible en todo el mundo para la fuente de alimentación (GE-General Electric).

• Cualquier amplificador VL puede intercambiarse con cualquier otro Sin ajuste o

Se necesita programa de cualquier tipo.

• Incluye filtro de aire inteligente fácil de limpiar o reemplazar.

• Sistema de inserción / extracción de Zero-Current y Zero-RF Plug-in.

• 90% de repuestos compartidos entre transmisores de FM.

• Rutas de flujo de aire optimizadas para evitar daños en las tarjetas electrónicas.

• La ruta del aire dentro del transmisor para evitar el contacto con las tarjetas electrónicas.

• Tropicalización de todos los componentes contra el polvo, la humedad y la contaminación.

• Exhaustivo test de calidad final.

CARACTERÍSTICAS

TÉCNICAS

DEL TRANSMISOR

Potencia de salida: ajustable de 2kW a 40kW con

Módulo amplificador de 2kW hasta 10 módulos en un rack:

2kW = 1 módulo, 4kW = 2 módulos, 6kW 3 módulos,

8kW 4 módulos, 10 5 módulos, 12 kW = 6 módulos, 16

Módulos de kW 8, módulos de 20kW 10

Potencia superior a 20kW se construyen combinando más

amplificadores de racks:

24kW = 2 racks 6 módulos cada rack, 32kW = 2 racks

8 módulos, 40kW = 2 racks 10 módulos.

Potencia de salida on / off y ajustable desde el panel frontal y

de forma remota.

Eficiencia general (típica): ≥75% para el transmisor.

Impedancia de salida de RF: 50 ohmios.

Conector de salida RF: tipo 1 + 5/8 y 3 + 1/8. (otro en

solicitud)

Monitor RF: -57 dBc, conector BNC

VSWR: 1.5: 1 máximo con repliegue automático en

mayor VSWR

DOBLE EXCITADOR CON CAMBIO AUTOMATICO

SISTEMA

INTERFAZ DE TELEMETRÍA SNMP

GSM Y TELEMETRÍA PSTN

INTERFAZ DE TELEMETRÍA TCP / IP

MÓDULO DE SINCHO PARA APLICACIÓN SFN

VERSIÓN OIRT & JPN

ENTRADAS DE AUDIO DIGITAL

ESTACIÓN DEL CÓDIGO LPFM: CÓDIGO DE IDENTIFICACIÓN DE LA FCC

COORDINADOR RDS: FÁCIL DE PROGRAMAR POR PC

Codificador SCA

Entrada digital compuesta de 192kHz

ELÉCTRICO (para transmisor de 10kW a 40kW)

Potencia de entrada de CA: 230/400 VAC ± 15%, 50/60 HZ (+/- 3HZ)

monofásico o trifásico + N

Factor de potencia> 0.98

Enfriamiento: Aire forzado.

MTBF> 20,000 Horas

AMBIENTAL

Temperaturas de funcionamiento: -10 ° C a + 50 ° C.

Altitud máxima de funcionamiento: 4000 mt.

Rango de humedad relativa: 0 a 95% sin condensación.

Protección contra el aligeramiento, el polvo y la corrosión.

DIMENSIONES FÍSICAS (Para typocal 10kW

transmisor)

Montaje: gabinete de 40 unidades (otro tamaño de bastidor a pedido)

Tamaño: 570mm. (W) x 1000mm. D) x 1800 mm. (H) - Peso:

~ 220 Kg
